Transportni točkovi
KLASIFIKACIJA

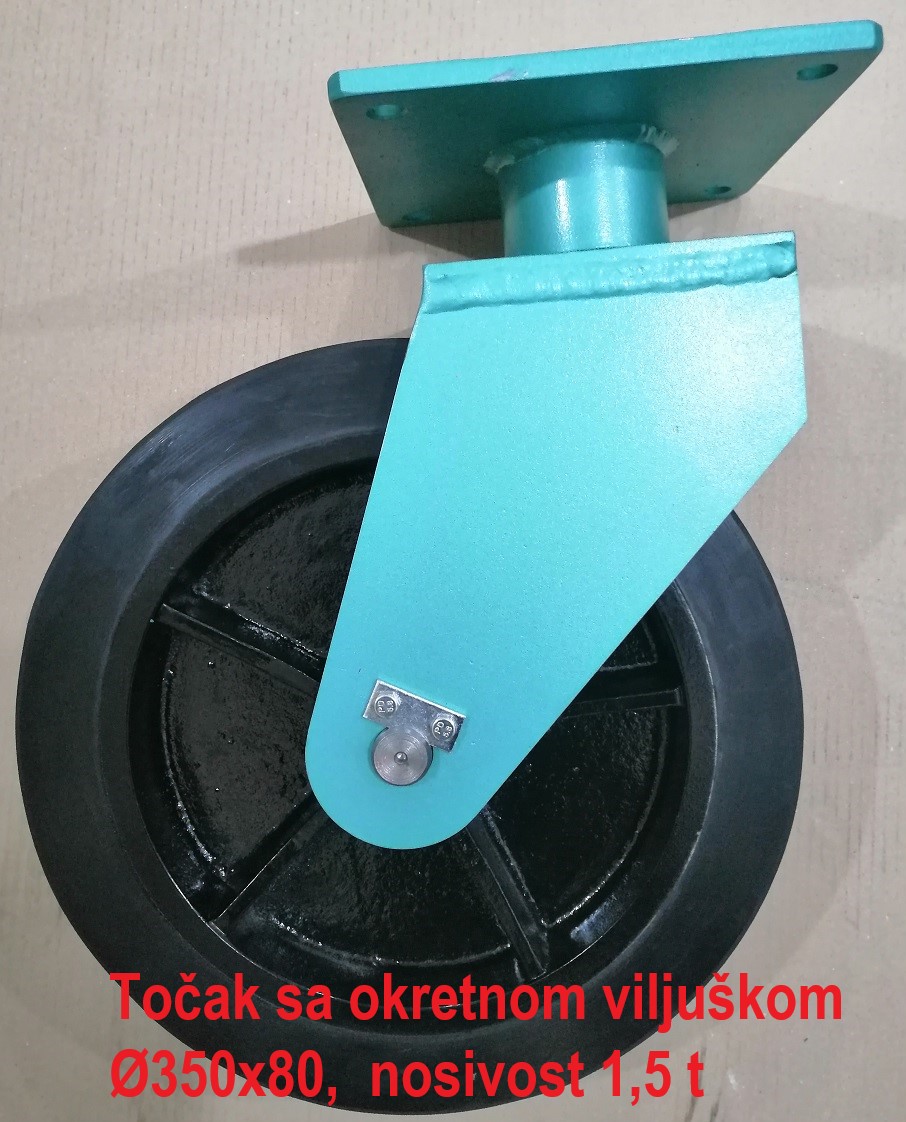

- TOV - točak sa obrtnom viljuškom

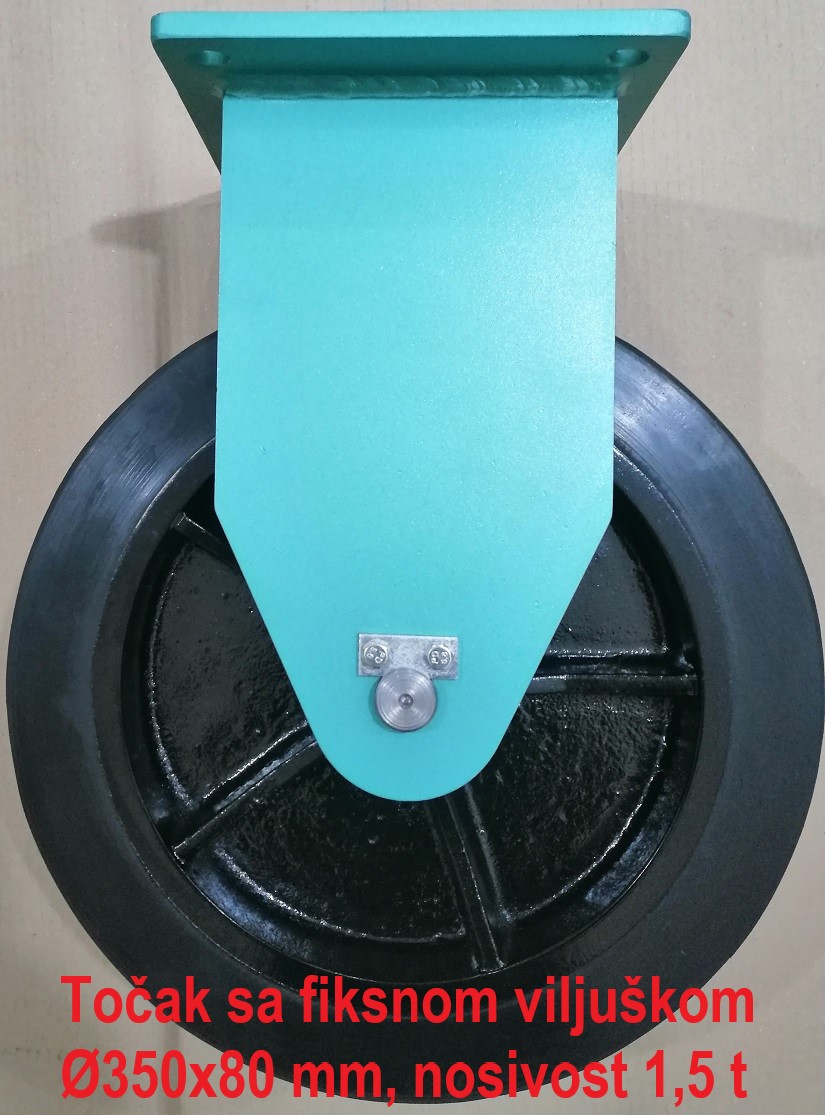

- TFV - točak sa fiksnom viljuškom
- TBV - točak bez viljuške

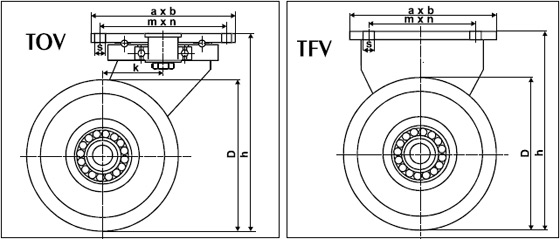

DIMENZIJE
| D | t | h | a | b | m | n | k | s |
| 100 | 40 | 135 | 120 | 90 | 95 | 55 | 40 | 9 |
| 120 | 40 | 155 | 120 | 90 | 95 | 55 | 45 | 9 |
| 140 | 40 | 175 | 120 | 90 | 95 | 55 | 55 | 9 |
| 160 | 50 | 190 | 135 | 110 | 110 | 75 | 55 | 12 |
| 200 | 50 | 235 | 135 | 110 | 110 | 75 | 55 | 12 |
* t - Širina točka
** Na zahtev radimo dimenzije po narudžbi
STANDARDNO IZVOĐENJE
Točak je izliven od SL 25, izuzetno je robusne izrade i ima dva radijalna kuglična ležaja. Viljuška je izražena u zavarenoj konstrukciji; kod tipa TOV u viljušci se nalazi jedan radijalni i jedan aksijalni kuglični ležaj. Svi ležajevi su zatvoreni. Po zahtevu, opremamo ih mazalicama za podmazivanje tovatnom mašću. Lako su demontažni radi eventualne popravke ili zamene delova. Standardno dozvoljeno opterećenje po jednom točku iznosi 8 kN. Točak je gumiran gumom (tip PROTEKTOR) tvrdoće 95 Shor, postojanom na temperaturu od 90 oC konstantno, sa povremenim kratkotrajnim prekoračenjima do 120 oC. Na zahtev, radimo točkove povećane nosivosti za opterećenja od 10 kN po točku sa istim ugradbenim merama (oznaka HD), kao i udvojene točkove za opterećenja preko 20 kN po točku (oznaka EHD).
NARUČIVANJE
Kod naručivanja navesti tip točka (TOV, TFV ili TBV), prečnik (D) i nosivost (standardna ili povećana). Npr. točak sa okretnom viljuškom prečnika 160 mm standardne nosivosti imao bi oznaku za naručivanje TOV-160, a točak sa okretnom viljuškom prečnika 160 mm povećane nosivosti imao bi oznaku za naručivanje TOV-160 - HD.
|
